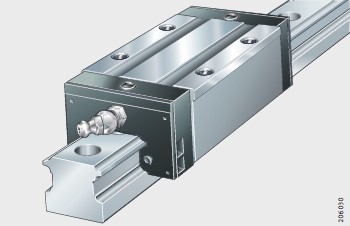

球单轨组件(六排球系列)

六列直线循环滚珠轴承及导轨组件简介

球单轨组件(六排球系列)这种直线导轨有六列滚珠，是INA 滚珠滚动体的直线导轨中承载能力最高和刚性最高的。滚动体与滚道的接触为两点接触。外面的四列滚珠承载压力，里面的两列滚珠承载拉力。该系统已预载以提高刚性。由于采用了模块化设计，导轨可与同尺寸所有类型的滑块相配。

KUSE 系统的附件范围广泛。包括导轨的填塞片和封盖条，还有合适的安装工具。在润滑和密封方面，有大量的润滑和密封单元。锁紧滑块为纯机械式锁紧结构，应用于需要附加刹车和夹紧功能的场合。

六列直线循环滚珠轴承及导轨组件特性

直线循环滚珠轴承及导轨组件KUSE 是满滚珠的系统并已预载。可用于行程没有限制、高载荷或极高载荷、刚性要求高或极高的工况。

系统包括至少一个满滚珠滑块、一根导轨及塑料填塞片。系统可拆分开来订购滑块KWSE 和导轨TKSD 或者作为一个单元KUSE。在一个单元中，一个或多个滑块安装在一根导轨上。

六列直线循环滚珠轴承及导轨组件承载能力

该直线循环滚珠轴承及导轨组件有六列滚珠。四列外部滚珠的接触角为45° 两列内部滚珠的接触角为60°，图1。四列滚珠承载压力，两列滚珠承载拉力，六列滚珠承载侧向力。系统可承受所有轴向的载荷– 除运动方向以外– 以及绕各个轴的扭矩，图1。

六列直线循环滚珠轴承及导轨组件代号含义

订货举例、订货号，滑块和导轨分开订货, 导轨固定孔对称
滑块	两个滑块
	六列直线循环滚珠轴承及导轨组件	KWSE
	尺寸	45
	精度等级G3	G3
	滑块预载	V2
订货号	2_KWSE45-G3-V2，图14
导轨	适合于滑块的导轨	TKSD
	尺寸	45
	精度等级	G3
	导轨长度	1510 mm
	aL	20 mm
	aR	20 mm
订货号	1_TKSD45-G3/1510，图14	图17

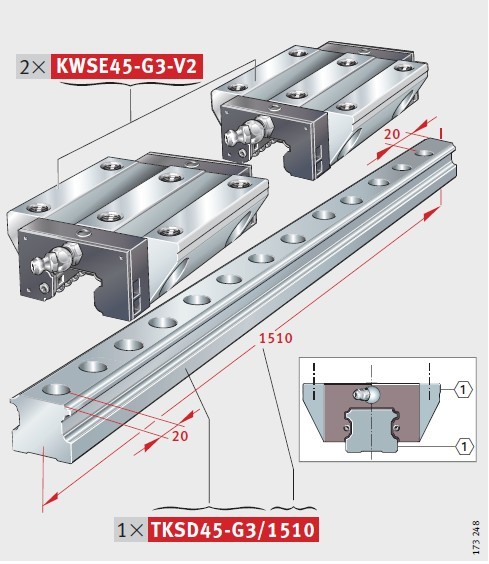

图14订货举例、订货号

系统，导轨带有不对称固定孔	直线循环滚柱轴承及导轨组件
	每根导轨上2 个滑块	KUSE
	尺寸	45
	滑块类型	H
	每根导轨上的滑块数量	W2
	精度等级	G3
	预载等级	V2
	带有Corrotect镀层的导轨甊	RFT
	导轨长度	1540 mm
	aL	50mm
	aR	20
订货号	1_KUSE45-H-W2-G3-V2-RRFT/1540-50/20	图15

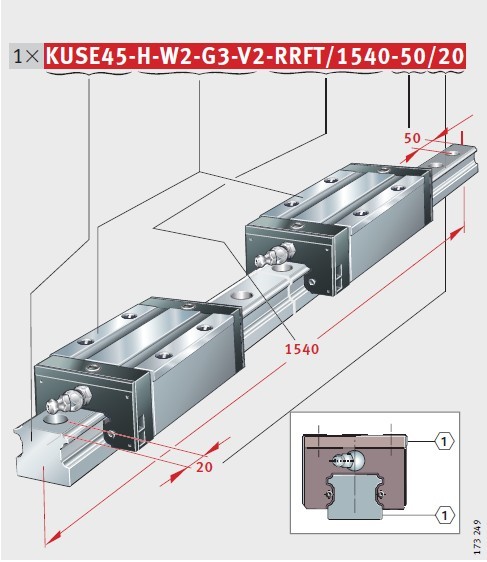

订货举例、订货号图15

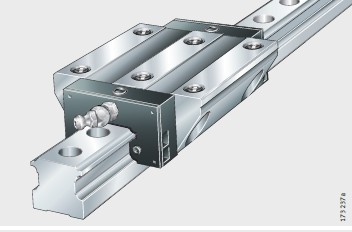

六列直线循环滚珠轴承及导轨组件型号

满滚珠既可用油也可用脂润滑

KUSE、KUSE..-L

满滚珠既可用油也可用脂润滑

KUSE..-H、KUSE..-HL

直线循环滚柱轴承及导轨后缀说明

后缀	描述	设计
-	标准滑块	标准设计
L	加长型滑块	特殊设计
H	高型滑块
HL	加高、加长型滑块

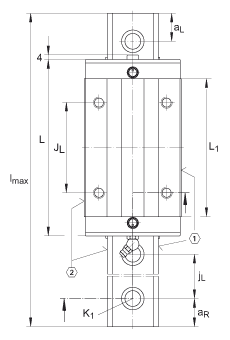

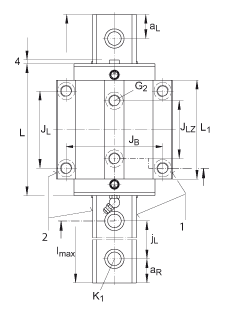

直线循环滚柱轴承及导轨尺寸图

KUSE	KUSE..H


KUSE..HL	KUSE..L

直线循环滚柱轴承及导轨产品参数表

编号	直线导轨	滑块	H	B	L	JB	JL	L1	导轨	b	h	jL	aL/ar	滑块 KG	导轨 KG/m	动载N	静载N
1	KUSE20	KWSE20	30	63	70.9	53	40	51.9	TKSD20	20	18	60	20-53	0.43	2.3	22000	52000
2	KUSE25	KWSE25	36	70	81.8	57	45	60.4	TKSD25	23	21.7	60	20-53	0.6	3.1	28000	67000
3	KUSE30	KWSE30	42	90	91.4	72	52	67	TKSD30	28	25	80	20-71	1.2	4.4	40000	80000
4	KUSE35	KWSE35	48	100	107.1	82	62	77.7	TKSD35	34	29.7	80	20-71	1.5	6.5	55000	102000
5	KUSE45	KWSE45	60	120	136.7	100	80	102.3	TKSD45	45	37.2	105	20-94	3.15	11.3	80000	174000
6	KUSE55	KWSE55	70	140	156.5	116	95	117.1	TKSD55	53	44	120	20-107	4.9	15.7	102000	230000
7	KUSE20-H	KWSE20-H	30	44	70.9	32	36	51.9	TKSD20	20	18	60	20-53	0.32	2.3	22000	52000
8	KUSE25-H	KWSE25-H	40	48	81.8	35	35	60.4	TKSD25	23	21.7	60	20-53	0.5	3.1	28000	67000
9	KUSE30-H	KWSE30-H	45	60	91.4	60	60	67	TKSD30	28	25	80	20-71	0.9	4.4	40000	80000
10	KUSE35-H	KWSE35-H	55	70	107.1	50	50	77.7	TKSD35	34	29.7	80	20-71	1.3	6.5	55000	102000
11	KUSE45-H	KWSE45-H	70	86	172.3	60	80	137.9	TKSD45	45	37.2	105	20-94	2.75	11.3	80000	174000
12	KUSE55-H	KWSE55-H	80	100	156.5	75	75	117.1	TKSD55	53	44	120	20-107	4.5	15.7	102000	230000
13	KUSE20-HL	KWSE20-HL	30	44	91.6	32	50	72.2	TKSD20	20	18	60	20-53	0.44	2.3	28000	72000
14	KUSE25-HL	KWSE25-HL	40	48	104.3	35	50	82.9	TKSD25	23	21.7	60	20-53	0.7	3.15	35300	93700
15	KUSE30-HL	KWSE30-HL	45	60	119.1	40	60	94.7	TKSD30	28	25	80	20-71	1.2	4.4	51000	113000
16	KUSE35-HL	KWSE35-HL	55	70	138.1	50	72	109.1	TKSD35	34	29.7	80	20-71	1.8	6.5	70000	145000
17	KUSE45-HL	KWSE45-HL	70	86	172.3	60	80	137.9	TKSD45	45	37.2	105	20-94	3.7	11.3	98000	236000
18	KUSE55-HL	KWSE55-HL	80	100	196.7	75	95	157.3	TKSD55	53	44	120	20-107	5.9	15.7	125400	312000
19	KUSE20-L	KWSE20-L	30	63	91.6	53	40	72.2	TKSD20	20	18	60	20-53	0.6	2.3	28000	72000
20	KUSE25-L	KWSE25-L	36	70	104.3	57	45	82.9	TKSD20	23	21.7	60	20-53	0.82	3.1	35300	93700
21	KUSE30-L	KWSE30-L	42	90	119.1	72	52	94.7	TKSD20	28	25	80	20-71	1.6	4.4	51000	113000
22	KUSE35-L	KWSE35-L	48	100	138.1	82	62	109.1	TKSD20	34	29.7	80	20-71	2.1	6.5	70000	145000
23	KUSE45-L	KWSE45-L	60	120	172.3	100	80	137.9	TKSD20	45	37.2	105	20-94	4.2	11.3	98000	236000
24	KUSE55-L	KWSE55-L	70	140	196.7	116	95	157.3	TKSD20	53	44	120	20-107	6.6	15.7	125400	312000

六列直线循环滚珠轴承及导轨组件部分

导轨标准型或者带有封盖条槽 TKSD	导轨标准型或者带有封盖条槽 TKSD..-ADB, TKSD..-ADB+K

使用螺栓从下面安装 TKSD..-U

标准配件塑料填塞片假导轨 KA..-TN	标准配件塑料填塞片假导轨 MKSD

安装手册 MON22

六列直线循环滚珠轴承及导轨参数表及组件

加速度和速度运动极限	型号	加速度极限m/s²	速度极限m/min
	KUSE	150	300
滑块	滑块的鞍板由淬硬钢磨削加工而成，滚道精磨。滚珠在带有塑料回转元件的闭式通道内循环运动。为了增加润滑脂量，滑块上有润滑油腔，见润滑。
导轨	导轨使用淬硬钢磨削加工而成，滚道是经过超精磨削的。
从上面或下面固定	导轨TKSD (-ADB, -ADB+K) 从上面固定，导轨TKSD..-U 从下面固定。固定孔形式为带有沉头的通孔或带螺纹的盲孔。
封盖条槽	导轨 TKSD..-ADB 上有用于粘结式封盖条的槽(ADB)，
拼接导轨	如果需要的导轨长度lmax 比尺寸表内的最大值大，导轨分段供应
密封	标准密封条和密封唇保证了有效的密封，图2。这些密封件能在苛刻的环境条件下保护滚动体免受污染。
润滑	直线循环滚珠轴承及导轨组件可以使用润滑油和润滑脂进行润滑。如果使用润滑脂润滑，由于滑块具有润滑油存储功能，所以大多数应用下可以免维护，图2。润滑剂经由端盖端面油嘴或者经周边结构再经过端盖上的润滑孔进入滑块。

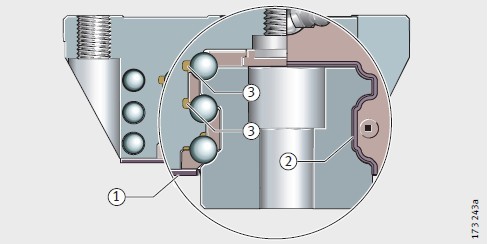

密封条、密封唇、润滑油腔(①标准密封条 ②密封唇　③润滑油腔和储脂腔)
